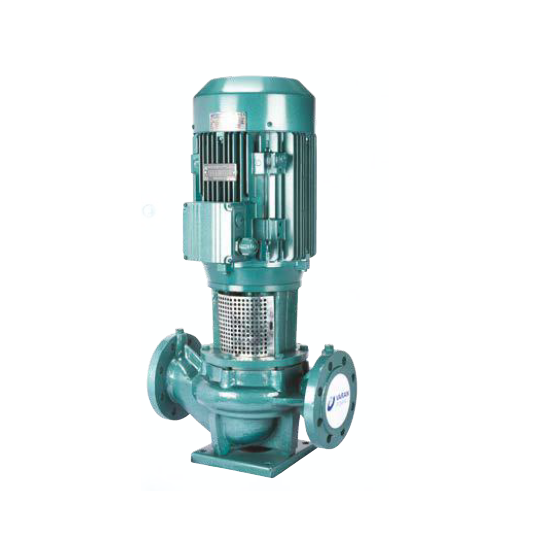

Varan CES-i40-13 01102 - 1.5 Hp Hat Tipi (İnline) Santrifüj Pompa 3000 d/d
CES-i40 (3000 d/d) Serisi - Hat Tipi (Inline) Santrifüj Pompala
Teknik Özellikler
-Motor : Yüksek Verimli
-Kapasite : 10 - 150 m³/h
-Basma Yüksekliği : 5 - 46 m
-Devir Hızı : 3000 d/d, 1500 d/d
-Sıvı Sıcaklığı : -10 °C ~ + 105 °C
-Giriş Flanşları : DN50 – DN100
-Çıkış Flanşları : DN50 - DN100
-İzolasyon Sınıfı : F
-Koruma Sınıfı : IP55
-Emme Derinliği : 6.5mt.
-Pompa Mili IEC ölçülerine uygun genel maksat tip motorlara geçme şekilde akuplaj yapılmıştır. Bu şekil akuplaj Pompa ve Motor milinin aynı hizada olmasını sağlar. Böylece fanın dinamik ve statik olarak dengede çalışması sağlanır.
-Yataklama: Pompa Mili, ara parça denge rulmanı ve motor rulmanları tarafından yataklanır.
-Eksenel yük dengeleme delikleri ile dengelenir.
Malzeme Özellikleri
-Çark : GG-25 Pik Döküm
-Gövde : GG-25 Pik Döküm
-Mil : X20Cr13 (AISI420) / AISI316 Çelik Opsiyonel
-Sızdırmazlık : Mekanik Salmastra (Karbon-Silisyum/Epdm)
-Aşınma Halkası : Ops,yonel
Kullanım Alanları
-Soğutma & Isıtma Sistemleri
-Sirkülasyon
-Buhar Kazanları Besi, Kondens Sistemleri
-Endüstriyel Tesisler
-Hidrofor Sistemleri
-Yangın Söndürme Sistemleri
Opsiyonel
-Açık Çark
-Bronz / AISI 316 / AISI 304 Çark
- AISI 316 / AISI 304 Çelik Mil
|
TİP |
Bağlantı |
MOTOR |
m³/h |
DEBİ - CAPACITY (Q) |
|||||||||
|
GirişxÇıkış |
HP |
kW |
V |
A |
d/d |
||||||||
|
TYPE |
InletxOutlet |
1 |
10 |
12 |
15 |
20 |
25 |
||||||
|
CES-i40-13 01102 |
DN40xDN40 |
1,5 |
1,1 |
380/660 |
2,4 |
3000 |
Hm (mss) |
18 |
15 |
13,5 |
10,5 | ||
|
CES-i40-13 01502 |
2 |
1,5 |
3,3 |
21 |
19 |
17,5 |
15 |
9,5 | |||||
|
CES-i40-13 02202 |
3 |
2,2 |
4,3 |
27 |
25,5 |
25 |
23 |
18 |
12,5 | ||||
|
CES-i40-13 03002 |
4 |
3 |
6,3 |
30 |
29 |
28 |
26,5 |
22,5 |
17 |
||||
|
TİP |
Bağlantı |
MOTOR |
m³/h |
DEBİ - CAPACITY (Q) |
|||||||||
|
GirişxÇıkış |
HP |
kW |
V |
A |
d/d |
||||||||
|
TYPE |
InletxOutlet |
10 |
12 |
14 |
18 |
20 |
22 |
||||||
|
CES-i40-16 03002 |
DN40xDN40 |
4 |
3 |
380/660 |
6,3 |
3000 |
Hm (mss) |
32 |
31 |
28 |
22 | ||
|
CES-i40-16 04002 |
5,5 |
4 |
7,7 |
40 |
39 |
37 |
33 |
30 | 26 | ||||
|
CES-i40-16 05502 |
7,5 |
5,5 |
10,3 |
48 |
47 |
46 |
42 |
40 |
37 | ||||
|
TİP |
Bağlantı |
MOTOR |
m³/h |
DEBİ - CAPACITY (Q) |
|||||||||
|
GirişxÇıkış |
HP |
kW |
V |
A |
d/d |
||||||||
|
TYPE |
InletxOutlet |
10 |
20 |
25 |
30 |
35 |
40 |
||||||
|
CES-i40-20 04002 |
2'' x 2" |
5,5 |
4 |
380/660 |
7,75 |
3000 |
Hm (mss) |
38 |
31 |
22 |
|||
|
CES-i40-20 05502 |
7,5 |
5,5 |
10,35 |
48 |
43 |
38 |
31 |
||||||
|
CES-i40-20 07502 |
10 |
7,5 |
13,65 |
56 |
52 |
48 |
43 |
34 |
|||||
|
CES-i40-20 11002 |
15 |
11 |
19,7 |
62 |
59 |
55 |
52 |
46 |
36 |
||||
|
TİP |
ÖLÇÜLER - DIMENSIONS (mm) |
Fan Çapı |
|||||||
|
A |
DN |
h1 |
h2 |
H |
E |
g1 |
g2 |
||
|
TYPE |
mm. |
||||||||
|
CES-i40-13 01102 |
75 | 40 | 160 | 140 | 300 | 208 | 108 | 100 | 120 |
|
CES-i40-13 01502 |
75 | 40 | 160 | 140 | 300 | 208 | 108 | 100 | 130 |
|
CES-i40-13 02202 |
75 | 40 | 160 | 140 | 300 | 208 | 108 | 100 | 147 |
|
CES-i40-13 03002 |
75 | 40 | 160 | 140 | 300 | 208 | 108 | 100 | 154 |
|
CES-i40-16 03002 |
75 | 40 | 180 | 160 | 340 | 232 | 122 | 110 | 155 |
|
CES-i40-16 04002 |
75 | 40 | 180 | 160 | 340 | 232 | 122 | 110 | 170 |
|
CES-i40-16 05502 |
75 | 40 | 180 | 160 | 340 | 232 | 122 | 110 | 214 |
|
CES-i40-20 04002 |
75 |
40 |
200 |
180 |
380 |
275 |
140 |
135 |
170 |
|
CES-i40-20 05502 |
75 |
40 |
200 |
180 |
380 |
275 |
140 |
135 |
190 |
|
CES-i40-20 07502 |
75 |
40 |
200 |
180 |
380 |
275 |
140 |
135 |
204 |
|
CES-i40-20 11002 |
75 |
40 |
200 |
180 |
380 |
275 |
140 |
135 |
214 |
|
CES-i40-20 00554 |
75 |
40 |
200 |
180 |
380 |
275 |
140 |
135 |
175 |
|
CES-i40-20 00754 |
75 |
40 |
200 |
180 |
380 |
275 |
140 |
135 |
195 |
|
CES-i40-20 01104 |
75 |
40 |
200 |
180 |
380 |
275 |
140 |
135 |
214 |
